Опоры освещения

Металлические опоры освещения от производителя

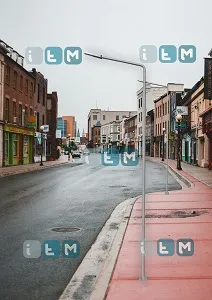

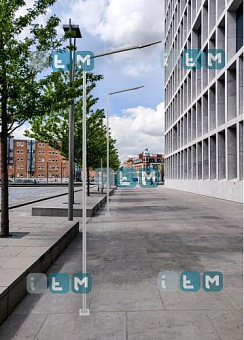

Металлические опоры освещения - это несущая конструкция, на которой установлены лампы и прожекторные светильники. Они освещают дворы, постройки и улицы. Это делает жизнь человека безопасной, удобной и красивой как в Перми так и в любом городе России.

Основная характеристика, разделяющая опоры на силовые и несиловые – метод укладки кабеля. Силовые и несиловые опоры освещения обычно покупают для освещения на дорогах, автомагистралях, микрорайонах, стоянках или открытых территориях, для установки рекламных бигбордов, а также размещения СИП в климатических и ветровых районах в слабоагрессивной внешней среде.

В силовых опорах освещения кабель прокладывается по воздуху, высота от земли 5 -7 м. Подвешивается под осветительными лампами. Для отдельно стоящих столбов возможна прокладка в земле с выводом возле фундамента и креплением на столбе. Конструкция и закладные детали фундамента рассчитываются с учётом нагрузок от светильников и питающего кабеля. Силовые изделия монтируются при невозможности прокладки подземного кабеля на улицах, площадях, магистралях, объектах промышленного и общественного назначения. Варианты аббревиатур маркировки: ОС, СП, ОГС и другие.
У несиловых опор, укладка кабеля производится под землёй. Для его обслуживания в опорах предусмотрен ревизионный лючок. Показатели возможных несущих нагрузок несиловых опор ниже, чем силовых. Полый ствол позволяет скрыть кабель и сделать столбы декоративными. Варианты аббревиатур маркировки: ОГК, ПФГ, НФК, ОТ и другие.шое количество светильников, а также для воздушного подвеса проводов СИП.

Особенности конструкции опоры освещения

• Стальные столбы освещения обладают рядом особенностей, обеспечивающих их долгую службу, устойчивость и функциональность.

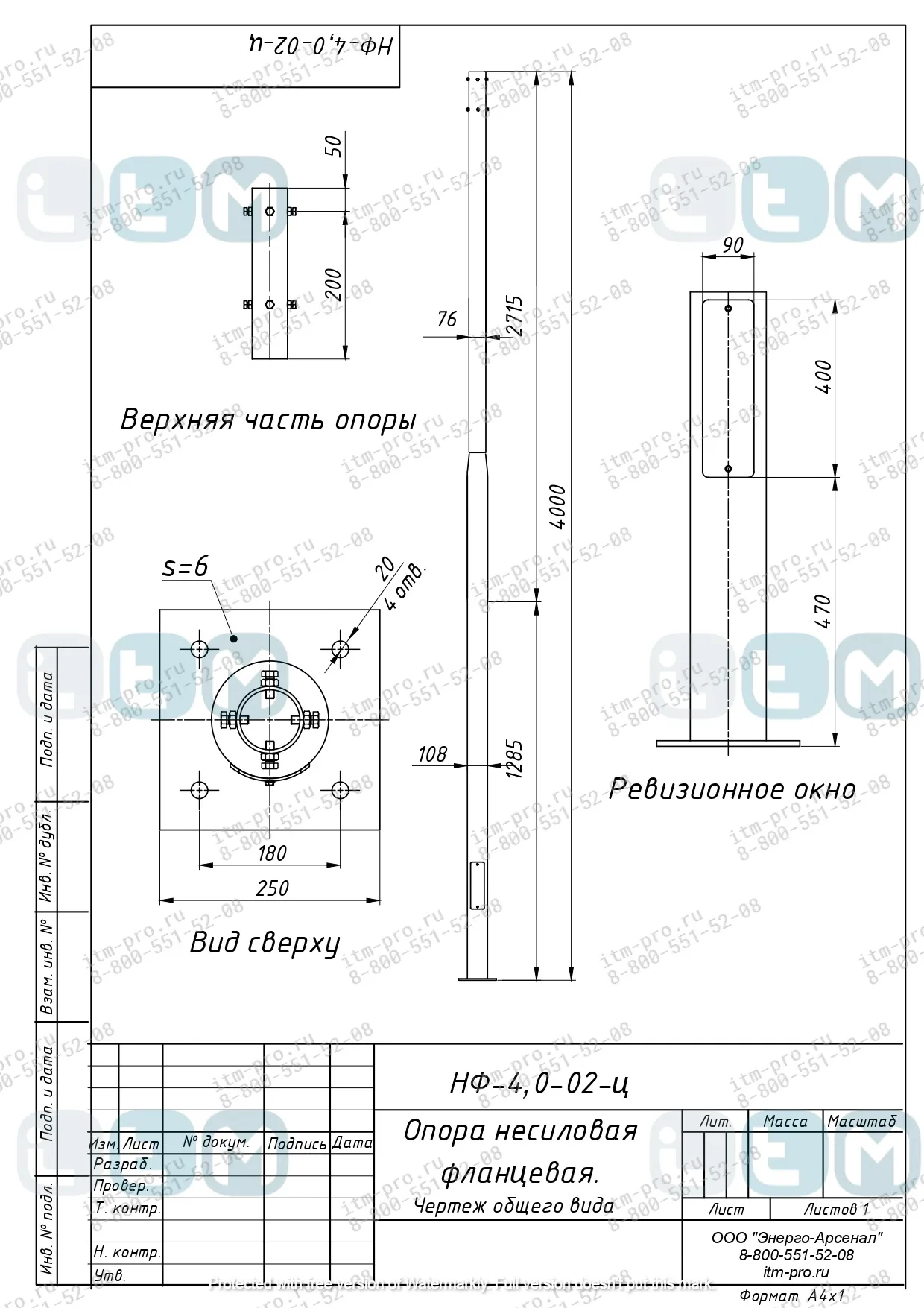

• Трубчатые (СФ) опоры освещения изготавливаются из трубного проката в соответствии с ГОСТ 10704-91.
• Граненые и круглоконические опоры производятся из листовой стали (4-6мм) методом сгибки, что позволяет добиться оптимальной несущей способности.
• Антикоррозийное покрытие, произведенное при помощи горячего цинкования, гарантирует надежную и безопасную эксплуатацию в течение 25 лет.
• Высота опоры составляет 4-12м.

Эти характеристики позволяют соблюдать нормы прочности при нормированной статической нагрузке, а также формируют экономичную стоимость. Детальнее о каждом виде металлоизделий можно узнать в каталоге.

Процесс установки металлической опоры освещения

В зависимости от способа крепления опоры делятся на два типа - прямостоечные, фланцевые.

В подготовленные отверстия в земле монтируются прямостоечные опоры и заливаются бетоном.

Фланцевый элемент состоит из наземной и подземной частей. Сначала устанавливается закладной элемент в виде фланца, который после заливки бетоном должен остаться снаружи. На следующем этапе, в дальнейшем, к нему крепят уже непосредственно всю конструкцию опоры.

Фундамент для опор освещения

Параметры фундамента зависят от назначения опоры, ее габаритов и массы. При этом учитывается тип грунта и возможные ветровые нагрузки, а также тип закладных элементов. Планируемый размер ямы 1000 х 1000 мм и глубина 1200 мм. Глубина кабелей для прокладки под газоном не менее 800мм и 1200мм под автодорогой. На дне траншеи делается песчаная подушка толщиной в 150 мм для предохранения кабеля от возможных просадок почвы.

Заземление освещения опоры

Все опоры должны быть заземлены, чтобы при случайном попадании напряжения на мачту ток отводился на землю для обеспечения безопасности людей.

Заземляющие устройства представляют собой железные прутья или ленты, вбитыев почву на глубину 3 метра и уложенные в траншеях глубиной не менее 0,5метра. Все элементы опоры, в том числе крюки и держатели креплений, соединяются с металлической оболочкой силового кабеля изолированным нулевым проводом, соединенным с заземляющим элементом. Аналогичная система используется в качестве молниеотвода. При ударе молнии заряд направлен в землю и не оказывает негативного воздействия на людей или элементы освещения.

Применение и использование

Опоры применяются для освещения различных территорий и объектов.

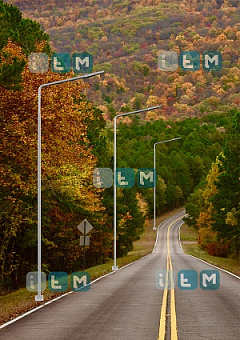

1. Опоры наружного освещения покупают для освещения населенных пунктов и дорог, когда необходимо установить кронштейны, на которые крепится большое количество светильников, а также для воздушного подвеса проводов СИП.

2. Осветительные металлические опоры покупают, чтобы установить рекламные щиты, дорожные знаки, камеры видеонаблюдения, прокладки воздушной сети, и организовать питание общественного электротранспорта.

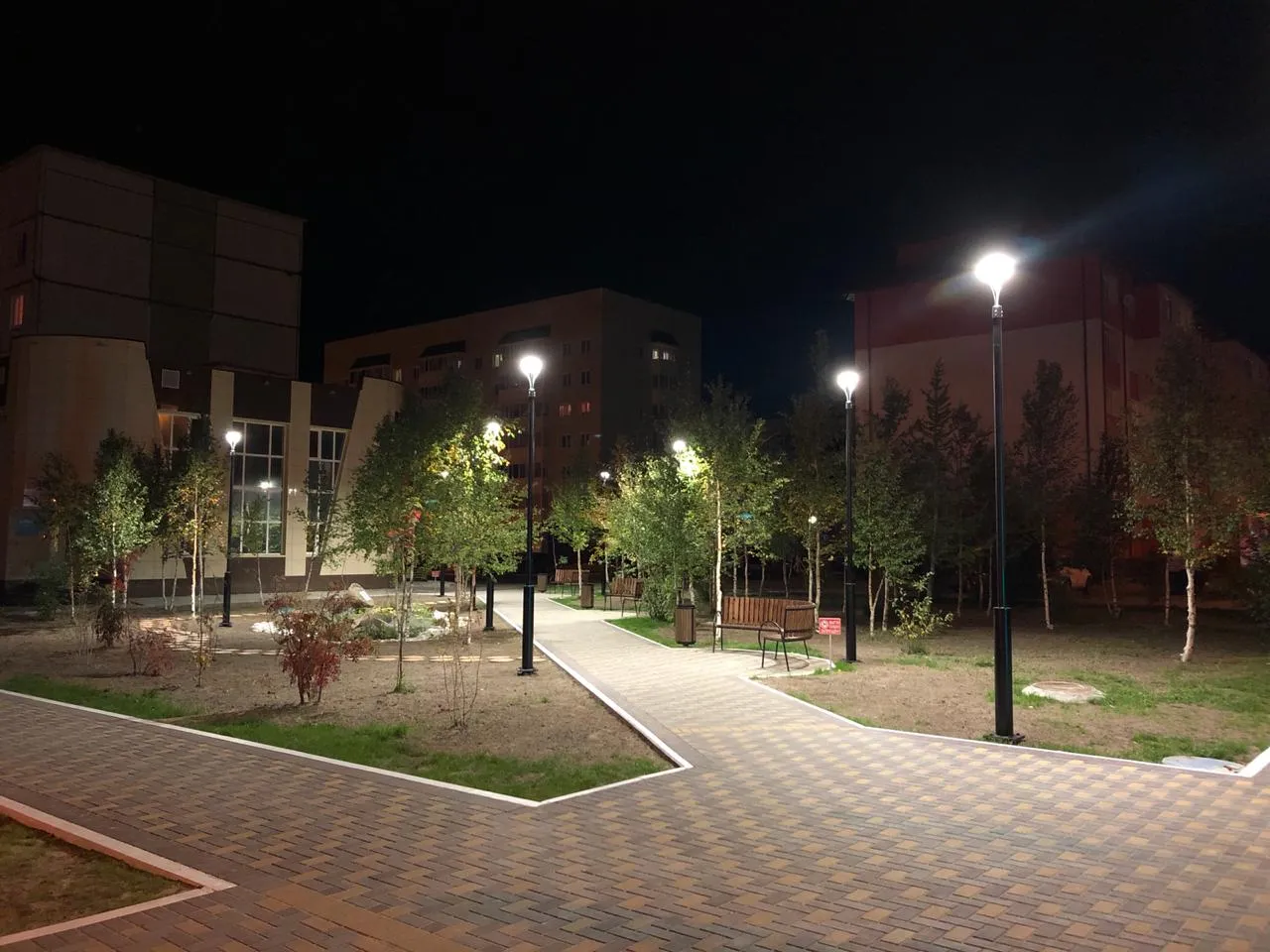

3. Электроосвещение в парках и садах имеет важное значение для безопасного отдыха людей. Отсутствие нормального освещения в этих местах может привести к психологическому дискомфорту и может сделать вас жертвой травмы или преступления.

4. Домашние декоративные опоры используются для освещения коттеджных поселков, домов и прилегающих территорий. Здесь основное значение отводится не только устройству освещения, но и эстетичности исполнения несущей конструкции. Силовые кабели легче проложить на личном участке в земле.

5. Сегодня такие крупные объекты, как аэропорты и стадионы, невозможно представить без качественного освещения. Для этих целей используются высотные мачты и мачтовые конструкции—к ним крепится несколько фонарей или прожекторов, способных освещать большие площади внутри и снаружи объекта.

6. Обеспечение освещения мостов является важным условием для безопасного передвижения пешеходов, транспортных средств и поездов.  Осветительные приборы устанавливаются на силовых и несиловых металлических опорах. При недостаточной подсветке мост не только опасен для людей, но и может стать причиной ДТП.

Обслуживание металлических опор

Опоры освещения и светильники обязательно обслуживаются на всем протяжении своей эксплуатации.

Периодичность проверки:

• Один раз в месяц проводят осмотр линий, проверяют состояние изоляторов и подвесок, к которым крепятся светильники. При обнаружении перегоревших ламп их заменяют, неисправности – устраняют.

• Очистка оптической части световых устройств, производится 2 раза в год при помощи растворителя или уайт-спирита, удаляют мусор, ветки и обрезают нависающие деревья.

• Один раз в три года металлоконструкцию, пострадавшую от перепадов температур, солнечных лучей, окрашивают.

Установка  и монтаж опор освещения - ГОСТ

Для установки всей металлоконструкции и подвешивания электрических кабелей установлен ГОСТ 32947-2014, утвержденный 8 сентября 2016 года.

Согласно документу, опоры могут использоваться в районах с минимально допустимой температурой до минус 40 градусов по Цельсию и нормами ветровых и гололедных нагрузок.

Стандарт содержит требования по точности размера и прочности изделия, болтовым и сварным соединениям, внешнему виду и антикоррозийной защите.

Проверка целостности стальных опор осуществляется при приемо-сдаточных испытаниях выборочными методами.

Монтаж наружного освещения

Установка осветительных стальных опор в Перми производятся фланцевым способом, нo по желанию клиента может осуществляться и в прямостоечном исполнении.

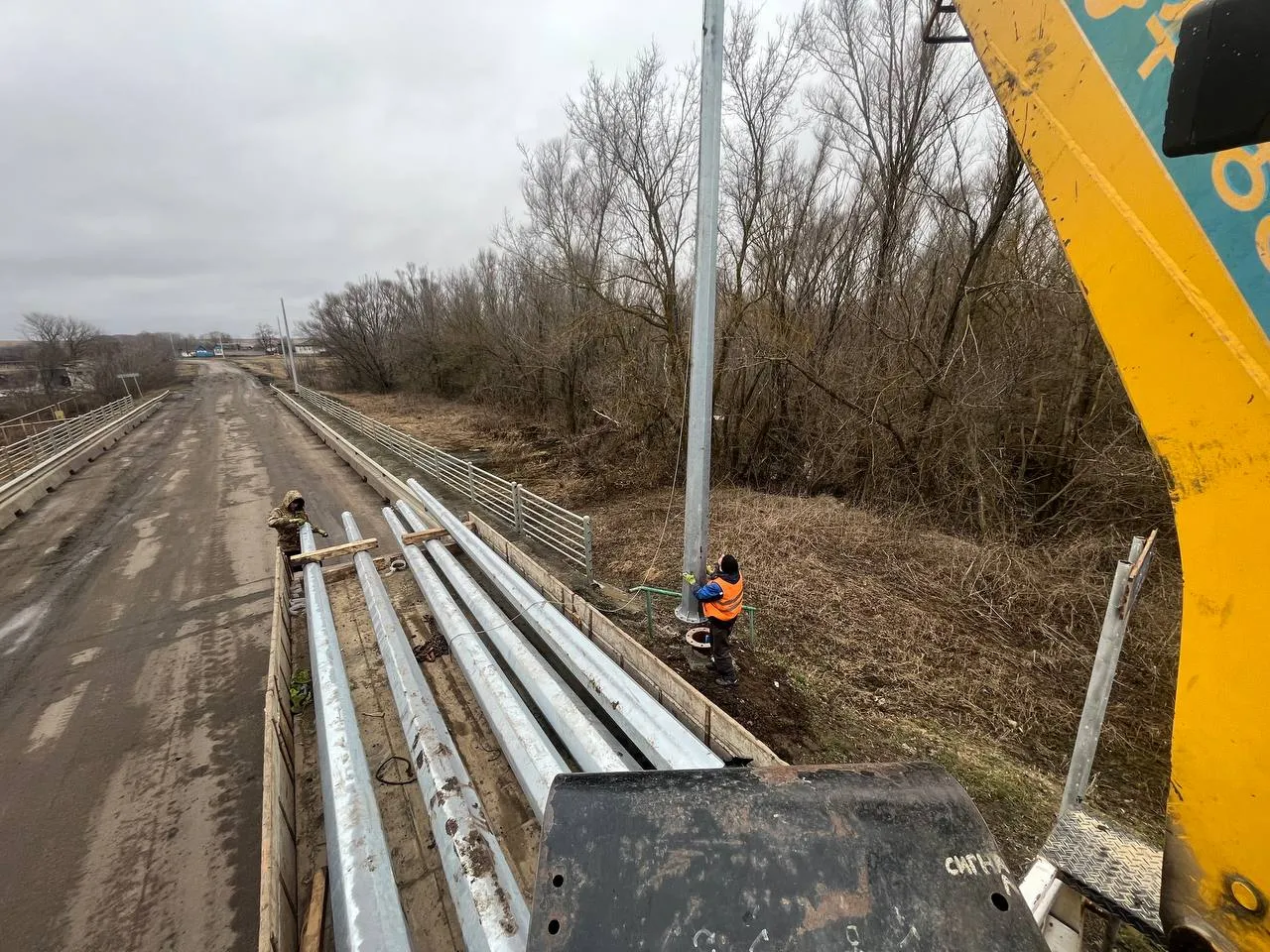

Монтаж фланцевых опор осуществляется последствием подъема столба краном, а затем установки на фундаментную основу с закладными элементами: трубными (ЗФ) или анкерными (ЗА, под запрос), а прямостоечные после подъема опускают в заранее подготовленный котлован с последующим залитием бетоном.

Как узнать цены и приобрести оптом?

Качественно изготовленная опора — залог долгой службы осветительного оборудования. В Перми опоры наружного освещения по лучшему прайсу можно купить с доставкой у проверенного производителя металлоконструкций — компании ITM.
